دیگ چگالشی (Condensing Boiler) نسل جدید بویلرهای گرمایشی است که با بازیافت انرژیای که در دیگهای متداول از دودکش هدر میرود، بازدهی سیستم گرمایش را به سطح بالاتری میرساند.
چگالش یعنی چه؟
چگالش در لغت به معنای تقطیر یا میعان ماده از فاز گاز به مایع است. نمونهٔ آشنای آن، تشکیل شبنم است: هوای گرم رطوبت بیشتری در خود نگه میدارد و با کاهش دما (مثلاً هنگام صبح)، بخشی از این رطوبت را بهصورت شبنم آزاد میکند. دمایی که در آن رطوبت هوا به شبنم تبدیل میشود، دمای نقطهٔ شبنم نام دارد.
در فرایند احتراق کامل گاز طبیعی، متان با اکسیژن ترکیب میشود:
CH₄ + 2O₂ → CO₂ + 2H₂O + انرژی
سمت راست معادله نشان میدهد پس از احتراق، درون محفظهٔ احتراق بخار آب تشکیل میشود — و همین بخار، کلید فناوری چگالشی است.
اصل کارکرد دیگ چگالشی
در یک دیگ معمولی، گازهای داغ حاصل از احتراق با عبور از مبدل حرارتی، بخش عمدهٔ انرژی خود را به آب میدهند و سپس از دودکش خارج میشوند. بخار آب یکی از این گازهای داغ است که در دیگ معمولی، همراه با گرمای نهان خود از دودکش هدر میرود.

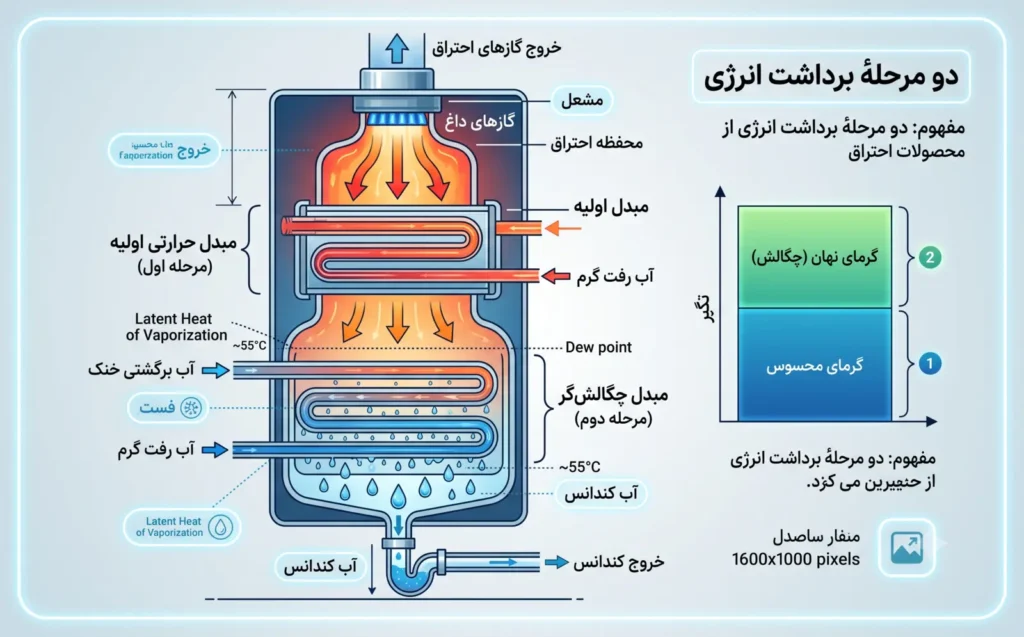

در دیگ چگالشی:
- حرارت تلفشونده از گازهای داغ خروجی جذب میشود.
- بخار آب با از دست دادن گرمای نهان تبخیر به آب مایع (کندانس) تبدیل میشود.
- این گرمای نهان نیز به آب سیستم داده میشود.
این بازیافت اضافی میتواند بازدهی را در حدود 10 تا 12 درصد افزایش دهد. بازدهی فرایند چگالش به دمای آب برگشتی به دیگ وابسته است؛ اما در شرایط برابر، بازدهی دیگ چگالشی هرگز کمتر از دیگ غیرچگالشی نیست.
بازدهی در اعداد
- سازندگان دیگهای چگالشی دستیابی به بازده حرارتی تا 98 درصد را اعلام میکنند؛ در برابر بازده 70 تا 80 درصدی دیگهای با طراحی متداول (بازدهی به ارزش حرارتی سوخت نیز وابسته است).
- مدلهای معمول دیگهای چگالشی راندمانی در حدود 90 درصد دارند که بالاترین رتبههای درجهبندی انرژی را برایشان به همراه دارد.
- در دیگهای غیرچگالشی، دود معمولاً با دمای حدود 200 درجهٔ سانتیگراد از دودکش خارج میشود؛ در دیگ چگالشی این دما تا حدود 30 تا 65 درجهٔ سانتیگراد کاهش مییابد.
شرط طلایی: دمای آب برگشتی
برای انجام بهینهٔ چگالش، دمای آب برگشتی از سیستم حرارت مرکزی باید کمتر از 55 درجهٔ سانتیگراد باشد. در دماهای بالاتر، مبدل کندانس عملاً از جریان خارج میشود و دیگ مانند یک دیگ معمولی کار میکند.
- هرچه دمای برگشتی پایینتر باشد، چگالش بیشتر انجام میشود.
- سیستمهای ذاتاً دماپایین مانند گرمایش از کف یا رادیاتورهای چدنی قدیمی، بهترین بستر برای دیگ چگالشی هستند.
- در سایر سیستمها، با طراحی مناسب — مانند انتخاب رادیاتور بزرگتر یا افزودن حلقه به گرمایش از کف — میتوان دمای برگشتی را برای بهبود چگالش پایین آورد.
نکتهٔ خوردگی: کندانس تولیدی کمی اسیدی است (pH حدود 3 تا 5) و قطعات فولاد نرم یا چدنی را بهسرعت دچار خوردگی میکند. به همین دلیل مبدل دیگهای چگالشی از فولاد ضدزنگ یا آلیاژ آلومینیومسیلیکون ساخته میشود. در بخشهای کمدماتر از پلاستیکهایی مانند uPVC و پلیپروپیلن استفاده میشود.
اجزای اصلی بویلر چگالشی
مبدل حرارتی
مبدل از جنس استیل ضدزنگ یا آلیاژ آلومینیومسیلیکون با مقاومت بالا طراحی میشود و کیفیت آن، دستگاه را از خوردگی ناشی از میعان محافظت کرده و طول عمر را افزایش میدهد. ویژگیهای طراحی:
- بهکارگیری تعداد زیادی فین در مسیر عبور گاز برای افزایش سطح انتقال حرارت
- مسیر عبور گاز و آب عکس یکدیگر (جریان مخالف) برای انتقال حرارت بهتر
- خروجی گازهای احتراق در پایینترین قسمت دیگ برای حداکثر انتقال حرارت با نیروی فن
- پیشگرم شدن آب ورودی در تماس با حرارت خروجی اگزاست
فن
استفاده از فن برای تخلیهٔ محصولات احتراق الزامی است؛ گازها تا دمای زیر 100 درجهٔ سانتیگراد خنک میشوند و دیگر نیروی شناوری لازم برای خروج طبیعی از دودکش را ندارند. برای اقتصادی و کامپکت بودن دستگاه، مبدلهای داخلی در کوچکترین سایز فنی ممکن ساخته میشوند و فن، محصولات احتراق را در مجراهای باریک به حرکت درمیآورد.
نصب، دودکش و تخلیهٔ کندانس
- کندانس تولیدی در مبدل چگالشگر باید به فاضلاب تخلیه شود؛ در حالت کلی این تنها تفاوت نصب دیگ چگالشی و غیرچگالشی است.
- اسیدیتهٔ کندانس در حد آب پرتقال است؛ برای دفع، یک شیلنگ پلیمری و یک تلهٔ بخار (برای جلوگیری از ورود گازها به محیط) کافی است. برخی مدلها به پمپ تخلیهٔ کندانس نیاز دارند.
- در صورت وجود فاضلاب چدنی قدیمی، نصب یک خنثیکننده (مخزن پلاستیکی پرشده از دانههای سنگ آهک یا مرمر که pH کندانس را بالا میبرد) مشکل خوردگی را حل میکند.
- به دلیل دمای پایین گازهای خروجی (تا حدود 38 درجهٔ سانتیگراد در برابر 200 درجه در انواع غیرچگالشی)، نیازی به دودکش سنتی یا داکت گالوانیزهٔ مخصوص نیست و در کاربردهای خانگی یک لولهٔ PVC کفایت میکند. استفاده از مواد بدون مقاومت خوردگی در ساخت دودکش این دیگها ممنوع است.
قابلیت اعتماد
در ابتدا تصور میشد دیگهای چگالشی قابلیت اعتماد پایینی دارند و به نصاب حرفهای و سرویسهای مکرر نیازمندند؛ اما بررسیهای سازمان تحقیقات ساختمان انگلستان خلاف این را نشان داد:
- امروزه تفاوتی در قابلیت اعتماد میان دیگ چگالشی و غیرچگالشی وجود ندارد.
- سرویس دورهای آنها هماندازهٔ نوع غیرچگالشی است.
- تنها مورد افزوده به سرویس دورهای، تست عملکرد سیستم دفع کندانس است.
- نصب آنها مشکل خاصی ندارد؛ فقط تمهیدات دفع کندانس باید انجام شود.
- در هر شرایطی بازدهی بالاتری نسبت به نسلهای قبل از خود دارند.
جایگاه جهانی
در اروپا و آمریکای شمالی، دیگهای معمولی در سیستمهای حرارت مرکزی خانگی در حال جایگزینی با دیگهای چگالشی هستند و هلند احتمالاً نخستین کشوری بود که این جایگزینی را در مقیاس بزرگ انجام داد. در انگلستان از سال 2005 همهٔ دیگهای حرارت مرکزی — جز در شرایط خاص — باید از نوع چگالشی با بازدهی بالا باشند. در برخی ایالتهای آمریکا تخفیف مالیاتی و در غرب کانادا تخفیف قیمت سوخت برای نصب این دیگها اعمال میشود.
کنترل
تقریباً همهٔ دیگها و بهویژه مشعلها دارای سیستم کنترل منطقی هستند که میزان بار را با خروجی مشعل تنظیم میکند تا بهترین عملکرد و اقتصادیترین شرایط کارکرد حاصل شود.
جمعبندی
عملکرد دیگ چگالشی بر سه پایه استوار است: چگالش بخار آب محصولات احتراق، بازیافت گرمای خروجی دودکش و حداکثرسازی استفاده از حرارت تولیدی. تحقق کامل این مزیتها به طراحی درست سیستم — بهویژه پایین نگه داشتن دمای آب برگشتی — وابسته است.
